OPIS PRODUKTU:
Połączenia gwintowe są nieodłącznym elementem współczesnego przemysłu. W celu zapewnienia ich
niezawodności i efektywności, kluczowe jest właściwe wykonanie gwintów. W produkcji masowej często
korzysta się z maszyn CNC do wykonywania gwintów, podczas gdy w produkcji małoseryjnej, na
przykład przy tworzeniu form wtryskowych, można zastosować technikę gwintowania frezowaniem. Jednak
w przypadku produkcji, w której efektywność i koszty odgrywają istotną rolę, pneumatyczne maszyny do
gwintowania jak ramię gwintujące, stają się idealnym rozwiązaniem.

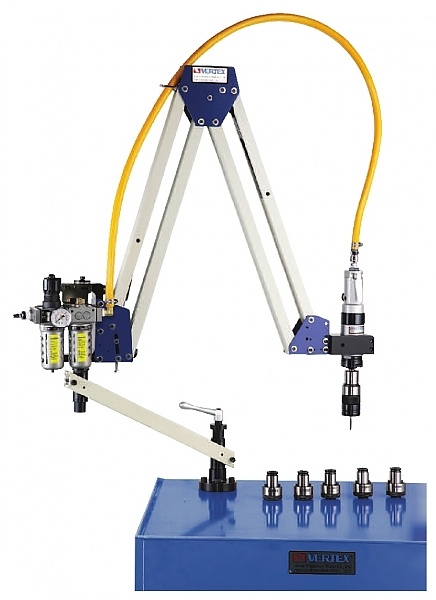

Ramię gwintujące - pneumatyczna maszyna do gwintowania

Ramię gwintujące to wszechstronna maszyna, która może być montowana na stole lub elemencie, który
wymaga gwintowania. Ramię gwintujące składa się z uchwytu mocującego, ramion typu pantograf
umożliwiających ruch gwintownika na dowolnym obszarze oraz silnika pneumatycznego, który napędza
gwintownik. To połączenie umożliwia precyzyjne wykonywanie gwintów w różnych pozycjach ramienia.
Jedną z kluczowych cech systemu ramion typu pantograf jest zdolność do utrzymania osiowości gwintu
w każdym położeniu ramienia. Silnik pneumatyczny z przekładnią planetarną, który posiada ramię
gwintujące, umożliwia osiągnięcie obrotów na wyjściu od 100 do 700 obrotów na minutę, w zależności od
modelu. Dzięki temu możemy dostosować prędkość gwintowania do konkretnej aplikacji.
Ramię gwintujące firmy Vertex oferuje różne zakresy działania, z maksymalnym rozstawem wynoszącym
nawet do 190 cm od osi zamocowania ramienia. Warto także zaznaczyć, że maszyna ta jest
wyposażona w zestaw uzdatniania powietrza, co pozwala na długotrwałe użytkowanie dzięki filtrom i
odwadniaczom zamontowanym w maszynie.
Wymiana gwintowników - szybka i bezpieczna
Silnik pneumatyczny ramienia gwintującego jest wyposażony w gniazdo do złączek szybkowymiennych.
To ułatwia i zabezpiecza proces wymiany gwintowników w zależności od potrzeb. Gwintowniki są
zamocowane w zabierakach szybko wymiennych, które posiadają sprzęgło przeciążeniowe. Dzięki temu
możemy wykonywać gwinty bez ryzyka uszkodzenia gwintownika.
Ramię gwintujące firmy Vertex znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i
precyzyjne wykonywanie otworów o dużej powierzchni i ich gwintowanie, przy zachowaniu osiowości.
Przestawna głowica mocująca silnik pneumatyczny pozwala na wykonywanie gwintów zarówno w pionie,
jak i poziomie, gwarantując zawsze osiowość. Ramie to jest kompatybilne z gwintownikami o zakresie od
M3 do M24 i może obsłużyć rozstaw do 190 cm od osi obrotu ramienia.

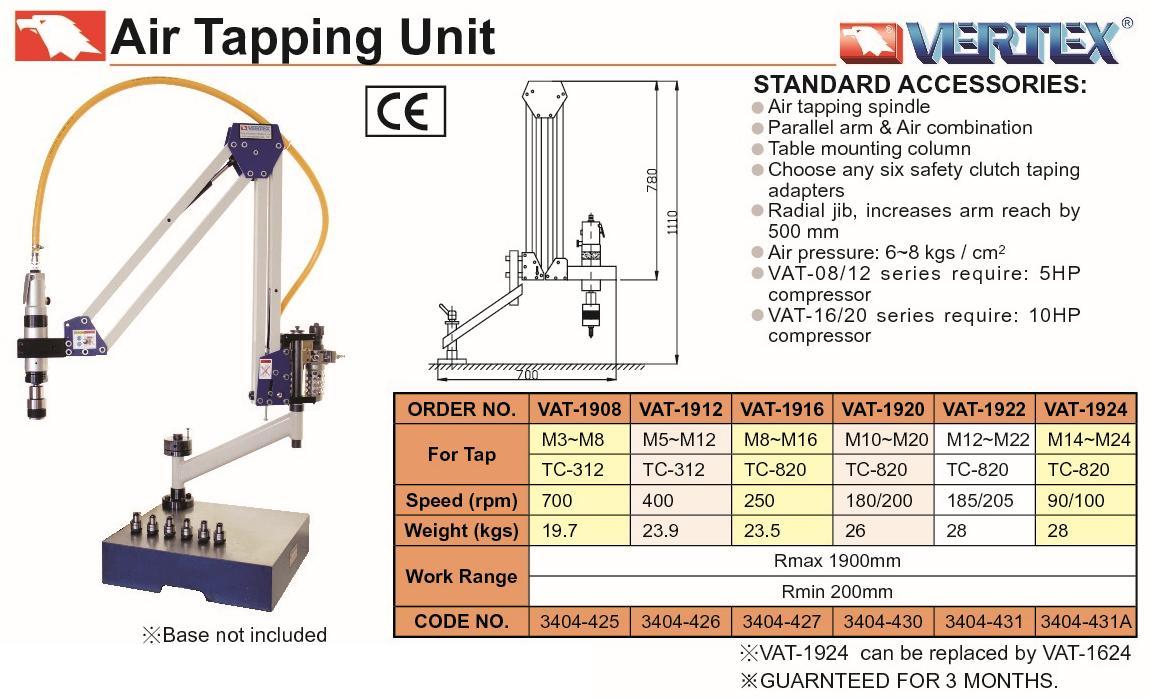

Kod Symbol Nazwa Stan j.m. Cena netto szt.
E823-100 3404-425 PNEUMATYCZNA MASZYNA DO GWINTOWANIA VAT-1908 SZT. 7 591,71
E823-200 3404-426 PNEUMATYCZNA MASZYNA DO GWINTOWANIA VAT-1912 SZT. 7 591,71
E823-300 3404-427 PNEUMATYCZNA MASZYNA DO GWINTOWANIA VAT-1916 SZT. 12 039,19
E823-400 3404-430 PNEUMATYCZNA MASZYNA DO GWINTOWANIA VAT-1920 SZT. 13 989,00
E823-500 3404-431 PNEUMATYCZNA MASZYNA DO GWINTOWANIA VAT-1922 SZT. 15 440,98
E823-600 3404-431A PNEUMATYCZNA MASZYNA DO GWINTOWANIA VAT-1924 SZT. 15 847,57
standardowo dostępne
dostępne w 3-7 dni roboczych
potwierdzimy dostępność i termin dostawy
w magazynie
